位置：首頁 > 產品中心 > 可拆板式換熱器 > 可拆板式換熱器

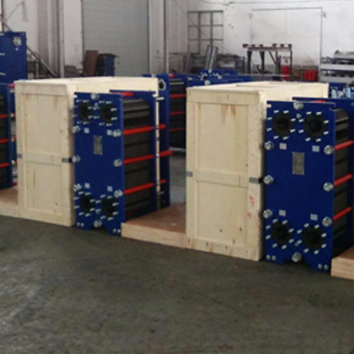

可拆板式換熱器13

設備類型：可拆卸式
設備型號：JZ100M
設備品牌：上海嘉遵
板片材質：304/316L/SMO254/鈦/哈氏合金
膠墊材質：三元乙丙/丁腈/高溫三元/高溫丁腈/食品橡膠/氟橡膠
框架材質：碳鋼/包不銹鋼/實心不銹鋼

板式換熱器由一組金屬波紋板片組成，板上有孔，供換熱的介質通過。金屬板片安裝在一個框架內，并通過夾緊螺柱夾緊。板片安裝時180度顛倒，形成流道。板片上裝有密封墊片，將液體通道完全尾款，并引導液體流到各位的流道，防止不同介質混合。板片組由定位，通過固定板和壓力板壓緊，并通過夾緊螺柱夾緊。為達到更好的換熱效果，冷熱介質在換熱器內部通常被設計為逆流。

總傳熱量(單位:kW)

一次側、二次側的進出口溫度

一次側、二次側的允許壓力降


膠墊材質選擇表

丁腈橡膠

水、海水、礦物油、鹽水

-15~120℃

氫化丁腈橡膠

高溫礦物油、高溫水

-15~140℃

三元乙丙橡膠

熱水、水蒸氣、酸、堿

-25~150℃

三元乙丙高溫膠墊

熱水、水蒸氣、酸、堿

-25~170℃

氟橡膠

酸，堿流體

-5~180℃

氯丁橡膠

酸堿

-5~130℃

硅橡膠

食品、油、脂肪、酒糧

-65~250℃


板片材質選擇表

板片材質

適用范圍

不銹鋼及特殊不銹鋼

凈水、河川水、食用油、礦物油、稀硫酸、鹽化物水溶液

鈦及鈦鈀

海水、鹽水、鹽化物

奧氏體不銹鋼

稀硫酸、鹽化物水溶液,無機溶液

鎳

高溫、高濃度苛性鈉

哈氏合金

濃硫酸、鹽酸、磷酸



可拆式板式換熱器產品規格

型號

PES32

PES50

PES100

PES150

PES200

高度, H （mm）

480

920

1045

1815

2260

寬度, L （mm）

180

320

470

610

780

最大長度, LG （mm）

620

1435

1810

3260

3305

垂直接口中心距, E （mm）

357

640

719

1294

1478

水平接口中心距, D （mm）

60

140

225

298

353

接口尺寸

DN32

DN50

DN100

DN150

DN200
