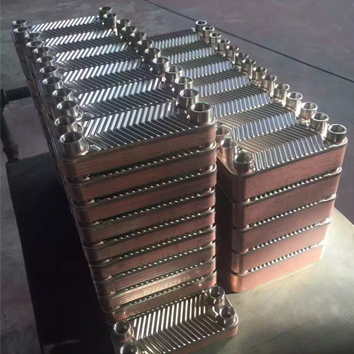

釬焊板式換熱器3

設備類型：釬焊板式換熱器
設備型號：P-50
設備品牌：上海嘉遵
板片材質：304/316L

釬焊板式換熱器的顯著特點

為廣大用戶節省了投資和運費提供了保證
1、結構緊湊，易安裝，使用薄板片隔熱系數高，滯液量少。
2、用水量少，釬焊式板式熱交換器換熱效率高。

3、污垢系數低，高湍流降低了污垢系數，從而減少了清洗次數。
4、重量輕，僅相當于管殼式換熱機的20%~30%。
5、經久耐用能承受高溫（250度）和高壓（45bar）清除了腐蝕問題，取消了墊片。
6、高品質多年來在傳熱領域的運行經驗和精確的計算機輔助設計，使寶得板式熱交換器

具有國內同行業領先水準。產品廣泛應用于冶金、食品、輕工、化工、制冷和暖通等領域

釬焊換熱器產品規格

型號	P-14	P-20	P-18	P-26	P-30	P-50
寬A（mm）	76	76	94	108	124	108
高B（mm）	206	318	210	310	304	525
厚E（mm）	9+2.3n	9+2.2n	9+2.3n	10+2.3n	13+2.3n	10+2.35n
水平接口中心距C	42	42	52	50	70	50
垂直接口中心距D	172	282	167	250	250	466
重量	0.6+0.06n	1.0+0.08n	1.0+0.07n	1.3+0.12n	2.2+0.16n	2.6+0.19n
型號	P-95	P-120	P-180	P-190	P-200	P-600
寬A（mm）	188	246	254	307	321	435
高B（mm）	616	528	847	696	738	1410
厚E（mm）	11+2.35n	13+2.36n	13+2.76n	13+2.75n	13+2.7n	22+2.78n
水平接口中心距C	92	174	160	179	188	220
垂直接口中心距D	519	456	750	567	603	1190
重量	7.8+0.36n	7.2+0.52n	10+0.52n	12.5+0.72n	13+0.75n	31.8+1.73n

釬焊冷凝器選型表（一）

制熱功率（KW)	制熱功率（HP）	R22 35℃冷凝水25-30℃				R22 40℃冷凝水30-35℃				水流量t/h
										水流量t/h
		板換型號				板換型號
P-26	P-50C	P-95B	P-200	P-26	P-50C	P-95B	P-200
2.5	1	12D				12D				0.43
3.8	1.5	16D				16D				0.6
5	2	18D				20D				0.86
7.5	3	26D				28D				1.28
10	4	34D				36D				1.71
12.5	5	42D	18D			46D	18D			2.14
15	6	48D	22D			54D	22D			2.58
17.5	7	56D	24D			62D	24D			3
20	8	64D	26D				26D			3.43
22.5	9		28D				30D			3.85
25	10		30D				32D			4.28
27.5	11		34D				36D			4.71
30	12		36D				38D			5.14
32.5	13		40D				40D			5.57
35	14		42D				44D			6.01
37.5	15		46D				48D			6.42
40	16		48D				50D			6.85
42.5	17		50D				52D			7.28
45	18		52D				56D			7.71
47.5	19		56D	36D			58D	36D		8.14
50	20		58D	38D			60D	38D		8.56
62.5	25			46D				48D		10.7
75	30			54D				56D		12.86
87.5	35			62D				64D		15
100	40			70D				74D		17.13
125	50			88D				92D		21.41
150	60			104D	54D			108D	56D	25.69
175	70			120D	62D			126D	66D	29.97
200	80			138D	70D			144D	74D	34.25
225	90				78D				82D	38.52
250	100				88D				90D	42.8

釬焊冷凝器選型表（二）

制熱功率（KW)	制熱功率（HP）	R22 50℃冷凝水40-45℃				R22 60℃冷凝水50-55℃				水流量t/h
										水流量t/h
		板換型號				板換型號
P-26	P-50C	P-95B	P-200	P-26	P-50C	P-95B	P-200
2.5	1	12D				14D				0.43
3.8	1.5	18D				18D				0.6
5	2	22D				22D				0.86
7.5	3	30D				32D				1.28
10	4	40D				42D				1.71
12.5	5	48D	20D			52D	20D			2.14
15	6	58D	24D			62D	24D			2.58
17.5	7	66D	26D				28D			3
20	8		28D				32D			3.43
22.5	9		32D				34D			3.85
25	10		36D				38D			4.28
27.5	11		38D				42D			4.71
30	12		42D				46D			5.14
32.5	13		44D				48D			5.57
35	14		48D				52D			6.01
37.5	15		50D				56D			6.42
40	16		54D				60D	36D		6.85
42.5	17		58D				64D	38D		7.28
45	18		60D	38D			66D	42D		7.71
47.5	19		64D	40D				44D		8.14
50	20			42D				46D		8.56
62.5	25			52D				56D		10.7
75	30			60D				66D		12.86
87.5	35			70D				76D		15
100	40			80D				88D		17.13
125	50			100D	52D			108D	56D	21.41
150	60			118D	62D			128D	66D	25.69
175	70			138D	70D			150D	78D	29.97
200	80			156D	80D				88D	34.25
225	90				90D				98D	38.52
250	100				100D				108D	42.8

釬焊蒸發器選型表（一）

制熱功率（KW)	制熱功率（HP）	R22 2℃蒸發 水12-7℃				R22 3℃蒸發 水12-7℃				水流量t/h
										水流量t/h
		板換型號				板換型號
P-26	P-50D	P-95A	P-210	P-26	P-50D	P-95A	P-210
2.5	1	16D				18D				0.43
3.8	1.5	20D				22D				0.6
5	2	24D				28D				0.86
7.5	3	34D				40D				1.28
10	4	44D				52D	26D			1.71
12.5	5	54D	26D			64D	30D			2.14
15	6	64D	30D				36D			2.58
17.5	7		34D				40D			3
20	8		38D				46D			3.43
22.5	9		42D				50D			3.85
25	10		46D				56D			4.28
27.5	11		50D				60D	36D		4.71
30	12		56D	34D			66D	38D		5.14
32.5	13		60D	36D				42D		5.57
35	14		64D	40D				44D		6.01
37.5	15			42D				48D		6.42
40	16			44D				50D		6.85
42.5	17			46D				54D		7.28
45	18			48D				56D		7.71
47.5	19			52D				60D		8.14
50	20			54D				62D		8.56
62.5	25			66D				78D		10.7
75	30			80D				94D		12.86
87.5	35			94D				110D	60D	15
100	40			108D	58D			124D	68D	17.13
125	50			134D	70D			158D	82D	21.41
150	60			162D	84D			194D	100D	25.69
175	70			190D	98D				116D	29.97
200	80			220D	112D				134D	34.25
225	90				126D				152D	38.52
250	100				140D				168D	42.8

釬焊蒸發器選型表（二）

制熱功率（KW)	制熱功率（HP）	R22 5℃蒸發 水15-10℃				R22 10℃蒸發 水20-15℃				水流量t/h
										水流量t/h
		板換型號				板換型號
P-26	P-50D	P-95A	P-210	P-26	P-50D	P-95A	P-210
2.5	1	14D				14D				0.43
3.8	1.5	18D				18D				0.6
5	2	24D				24D				0.86
7.5	3	34D				32D				1.28
10	4	42D				40D				1.71
12.5	5	52D	26D			50D	24D			2.14
15	6	62D	30D			58D	28D			2.58
17.5	7		34D				32D			3
20	8		38D				36D			3.43
22.5	9		42D				38D			3.85
25	10		44D				42D			4.28
27.5	11		50D				46D			4.71
30	12		52D	34D			50D	30D		5.14
32.5	13		58D	36D			54D	32D		5.57
35	14		62D	38D			58D	36D		6.01
37.5	15			40D			62D	38D		6.42
40	16			44D				40D		6.85
42.5	17			46D				42D		7.28
45	18			48D				44D		7.71
47.5	19			50D				46D		8.14
50	20			54D				48D		8.56
62.5	25			64D				60D		10.7
75	30			76D				72D		12.86
87.5	35			88D				82D		15
100	40			100D	56D			96D	52D	17.13
125	50			126D	68D			118D	64D	21.41
150	60			154D	80D			144D	76D	25.69
175	70			184D	94D			170D	88D	29.97
200	80			214D	106D			198D	100D	34.25
225	90				122D				114D	38.52
250	100				134D				128D	42.8
